OBRÓBKA SKRAWANIEM

Opis:

Frezowanie

  • centra obróbkowe CNC
    • 5-osiowe
    • 4-osiowe
    • 3-osiowe
  • frezarki konwencjonalne – stół 400×1000

Zintegrowane centrum tokarsko-frezerskie CNC

  • 5-osiowe OKUMA
  • 5-osiowe DMG

Toczenie

  • tokarki CNC
  • tokarki uniwersalne
  • tokarki karuzelowe
  • tokarki tarczowe

Wytaczanie

  • wytaczarka SIP

Wiercenie

  • wiertarka współrzędnościowa DIXI
  • wiertarki poziome do długich otworów

Honowanie

  • honownica CNC SUNNEN HTC 4132W
  • honownica pozioma
  • honownica pionowa

Szlifowanie

  • szlifierki do płaszczyzn
  • szlifierki do wałków
  • szlifierki do otworów
  • szlifierki bezkłowe

Inne

  • przeciągarki
  • walcarki do gwintów

Dane techniczne:

Frezowanie

  • centra obróbkowe CNC

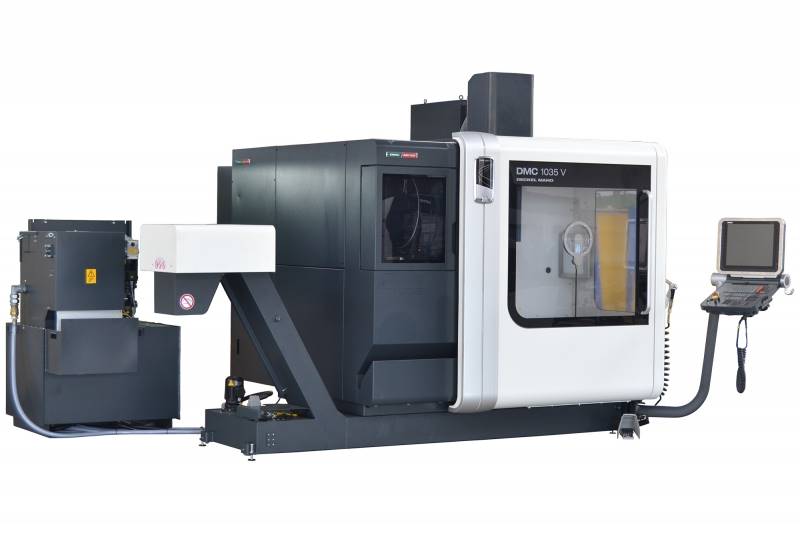

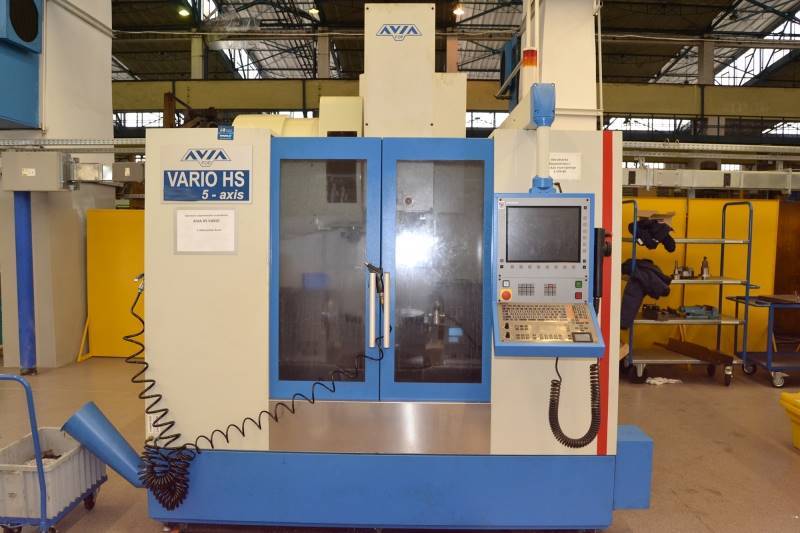

    • 5-osiowe – stół Ø1050, ruchy w osiach X= 1135, Y=1050, Z=750, A=+120°÷-120°, C=n x 360°, powierzchnia stołu obrotowego: Ø1050×850, powierzchnia stołu stałego 1200×850, obróbka detali przy pracy na stole uchylno-obrotowym do Ø1240, 690 wysokości oraz maksymalnej masie 2000 kg, obróbka detali przy pracy na stole stałym do 1400x1240x690 oraz maksymalnej masie 2500 kg
    • 4-osiowe – ruchy w osiach X=1035, Y=560, Z=510,    A=n x 360°, maksymalna masa przedmiotu w podzielnicy 125 kg / w podzielnicy i koniku 255 kg / na stole (praca w 3 osiach ) 1000 kg

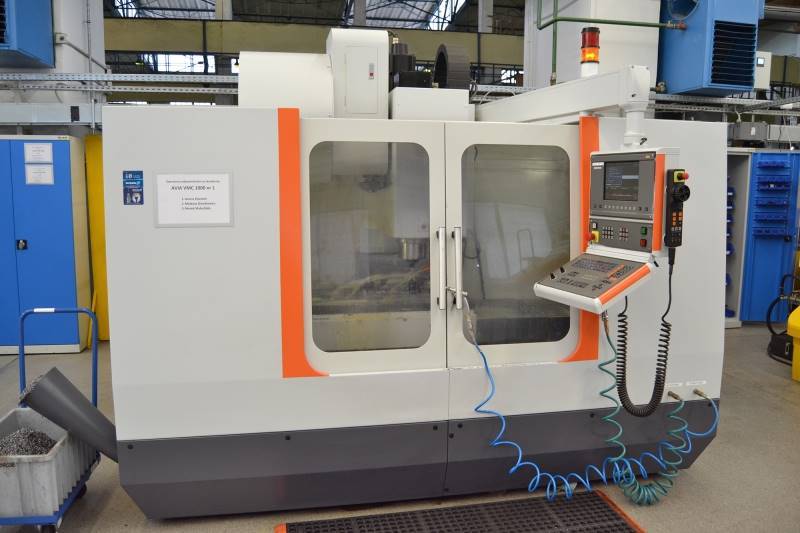

    • 3-osiowe – ruchy w osiach X=1000, Y=540, Z=620, masa przedmiotu do 1000 kg
  • frezarki konwencjonalne – stół 400×1000

Zintegrowane centrum tokarsko-frezerskie CNC

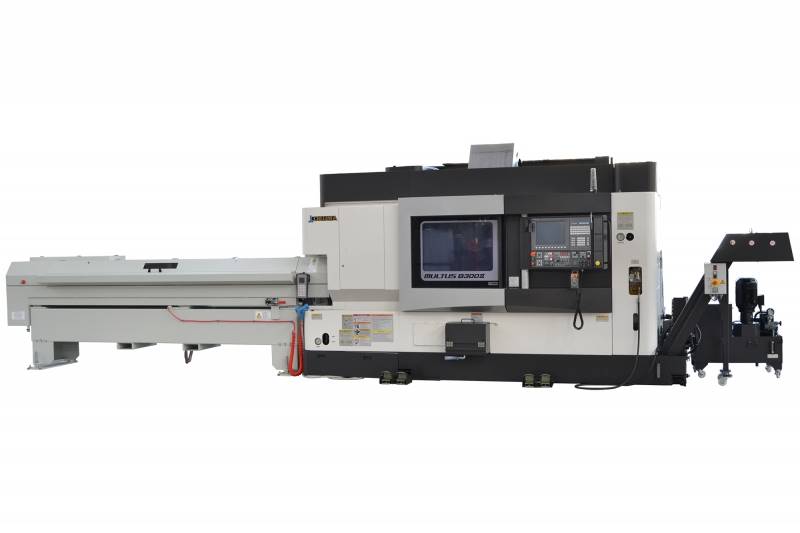

  • 5-osiowe OKUMA z podajnikiem, wrzecionem przechwytującym i skrętną głowicą frezującą; ruchy w osiach: X=580, Y=160, Z=935, W=1000, C1/C2=360°, B=225°; przelot nad suportem Ø630; maksymalna średnica toczenia Ø630; maksymalna długość toczenia 900
  • 5-osiowe DMG długość toczenia 3000, maksymalna średnica toczenia Ø500, Y=400, B=220°, konik sterowany, dwie podtrzymki, min średnica toczenia w podtrzymce Ø30, maks. średnica toczenia w podtrzymce Ø253, maksymalna masa detalu bez podtrzymki przy długości 250 to 650kg, z podtrzymką i konikiem maks. 2000 kg

Toczenie

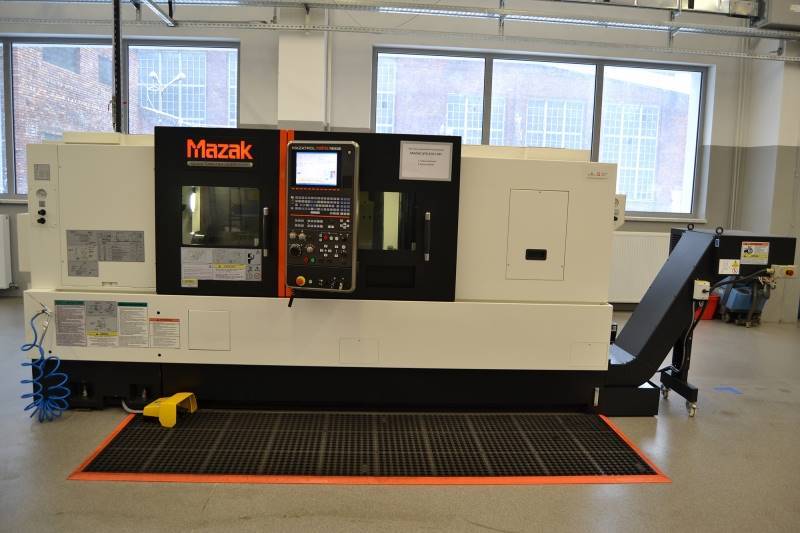

  • tokarki CNC – maksymalna średnica toczenia Ø560, prześwit wrzeciona Ø100, maksymalna długość toczenia 1500, przemieszczenie osi X=230, Y=100
  • tokarki uniwersalne – maksymalna średnica/długość toczenia Ø520/2500,Ø 560/2000, Ø165/3000
  • tokarki karuzelowe – maksymalna średnica toczenia Ø2000
  • tokarki tarczowe – maksymalna średnica toczenia Ø1620, maksymalna długość 300

Wytaczanie

  • wytaczarka SIP – przestrzeń obróbcza 1400x950x800

Wiercenie

  • wiertarka współrzędnościowa DIXI  – przestrzeń obróbcza 780x650x70
  • wiertarki poziome do długich otworów – maksymalna średnica Ø120/maksymalna długość 4000; posiadamy narzędzia do obróbki otworów: Ø7,6; Ø11,1; Ø11,7; Ø13,25; Ø16; Ø20; Ø22; Ø29,3; Ø32,5; Ø33,6; Ø35,5; Ø38; Ø49; Ø58; Ø60; Ø61; Ø64,9; Ø86; Ø120; Ø10

Honowanie

  • honownica CNC SUNNEN HTC 4132W – do obróbki długich otworów – zakres obrabianych średnic Ø7,5-60; maksymalna długość obrabianego detalu 3000, posiadamy głowice do obróbki otworów pełnych: Ø7,6-7,8; Ø8,1; Ø12,7; Ø21,3-30,2; Ø40; Ø48,5-63,5, otworów bruzdowych Ø7,62; Ø12,5; bruzd Ø7,82; Ø12,96
  • honownica pozioma – zakres obrabianych średnic Ø50-112, maksymalna długość 2200
  • honownica pionowa – zakres obrabianych średnic Ø7-50, maksymalna długość 1000

Szlifowanie

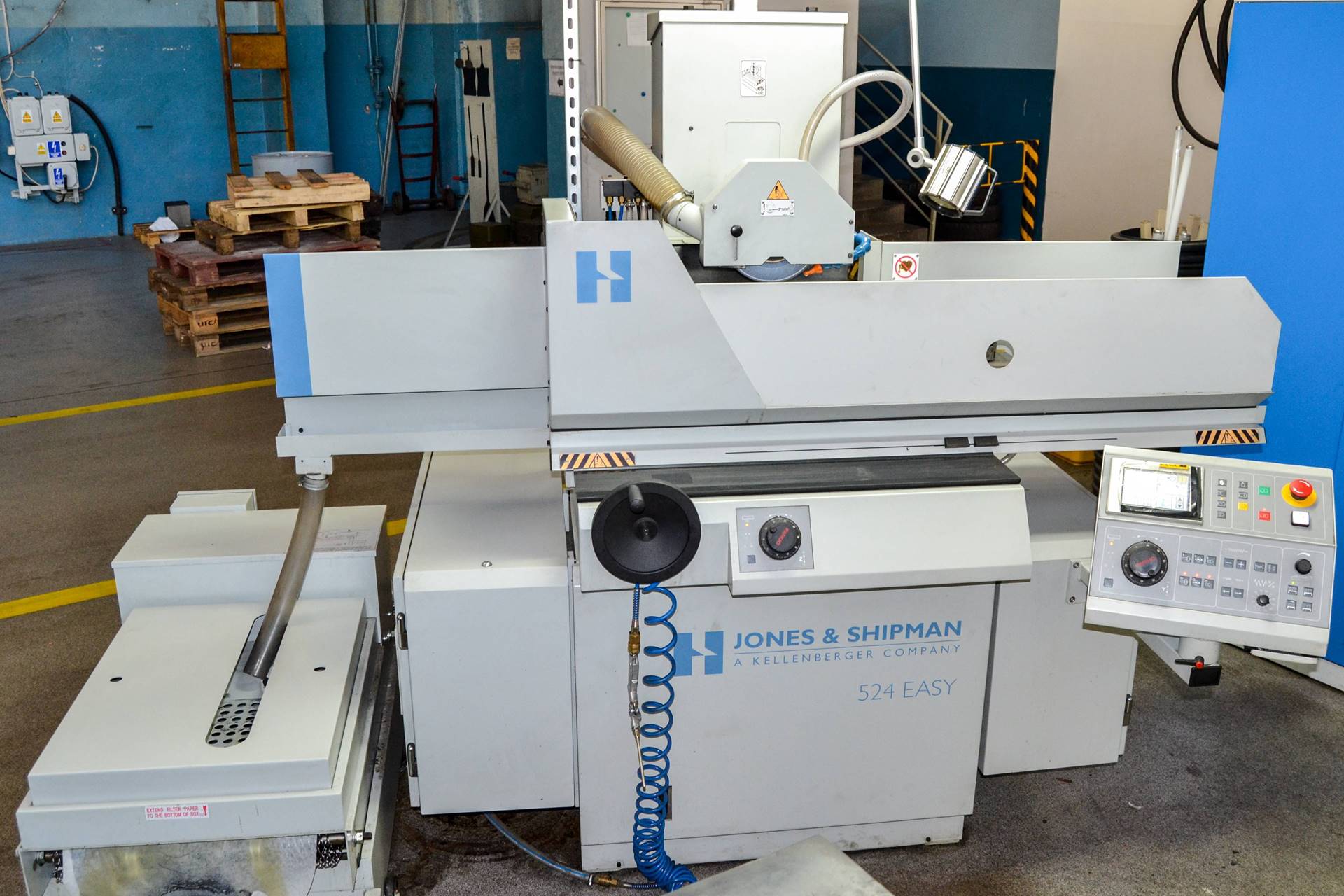

  • szlifierki do płaszczyzn – stół 320×1000
  • szlifierki do wałków – maksymalna średnica/długość szlifowania  Ø 400/1650, Ø 315/2000
  • szlifierki do otworów – średnica/długość szlifowania Ø40-400/250; Ø10-165/175
  • szlifierki bezkłowe – maksymalna średnica/długość szlifowania Ø125/200

Inne

  • przeciągarki – długość przeciągania 750/siła 10T
  • walcarki do gwintów – zakres średnic 3-70/długość 125

Galeria:
