Obróbka plastyczna, konstrukcje spawane i inne

Obróbka plastyczna

Cięcie materiałów
cięcie blach na nożycach gilotynowych – maksymalna długość cięcia 2000 mm, maksymalna grubość blachy 6 mm
cięcie rur, prętów, profili prostokątnych i płaskowników na piłach taśmowych – maksymalne wymiary przekroju 270×270 mm lub Ø270 mm, zakres kątów obrotu ramienia piły 0°÷60°
wykrawanie na prasach elementów z blach – maksymalna grubość blachy 3 mm

gięcie blach na hydraulicznej prasie krawędziowej sterowanej numerycznie o nacisku 100 ton – maksymalna długość gięcia Lmax=3000 mm dla grubości blachy do Gmax=2,5 mm (S235JR), maksymalna grubość blachy Gmax=8 mm dla materiału S235JR i Rgięcia~1,2 G Lmax[m]=
gięcie blach na hydraulicznej prasie krawędziowej sterowanej numerycznie o nacisku 500 ton – maksymalna długość gięcia 4000 mm dla grubości blachy do 12 mm (S235JR), maksymalna długość gięcia 3000 mm dla grubości blachy do 15 mm (S235JR)
zwijanie blach na walcarce 3-walcowej – maksymalna grubość blachy 3 mm, maksymalna długość gięcia 1000 mm
tłoczenie blach – maksymalna grubość blachy 3 mm, maksymalna głębokość tłoczenia 170 mm, maksymalne gabaryty rozwinięcia 1500×500 mm
gięcie rur, prętów, i profili prostokątnych na giętarce 5-osiowej sterowanej numerycznie – maksymalna długość detalu 4000 mm
– rury okrągłe ze stali miękkiej (Rm ≤ 45 kg/mm2) o średnicy do 65 mm i grubości ścianki do 4 mm
– rury okrągłe ze stali nierdzewnej o średnicy do 60 mm i grubości ścianki do 3 mm
– profile prostokątne ze stali miękkiej o wymiarach do 50×50 mm i grubości ścianki do 2 mm
– pręty okrągłe ze stali miękkiej o średnicy do Ø35 mm
– pręty kwadratowe ze stali miękkiej o wymiarach 30×30 mm

pręty okrągłe i płaskie, wały proste i odsadzane – maksymalna długość odkuwki 1500 mm, maksymalna średnica odkuwki Ø 320 mm, maksymalna masa odkuwki 150 kg
kostki, krążki pełne i przebijane – maksymalna średnica odkuwki Ø 400 mm, maksymalna masa odkuwki 140 kg
pierścienie i tuleje rozkuwane na trzpieniu cylindrycznym – maksymalna średnica odkuwki Ø400 mm, maksymalna wysokość odkuwki 150 mm, maksymalna masa odkuwki 120 kg

wałki proste i mimośrodowe, korbowody, dźwignie korpusy zaworów, trójników, kolanek, koła zębate, kołnierze – maksymalna średnica odkuwki Ø180 mm, maksymalna długość odkuwki 300 mm, masa wykonywanych odkuwek 0,20÷9,0 kg
odkuwki wałków spęczanych jednostronnie na kuźniarce – maksymalna średnica spęczonej odkuwki Ø 38 mm

zgrzewanie punktowe elementów ze stali konstrukcyjnej (maksymalnie 0,22%C)
lutowanie miękkie i twarde

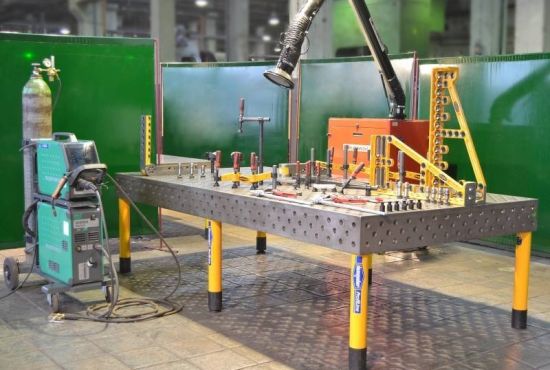

spawanie konstrukcji stalowych metodą MAG, TIG – również konstrukcje ze stali nierdzewnej, maksymalne wymiary 3000x5000x15000 mm, maksymalna waga konstrukcji 20000 kg
spawanie konstrukcji ze stopów aluminium metodą MIG, TIG – wymiary maksymalne 3000x5000x15000 mm, maksymalna waga konstrukcji 1000 kg

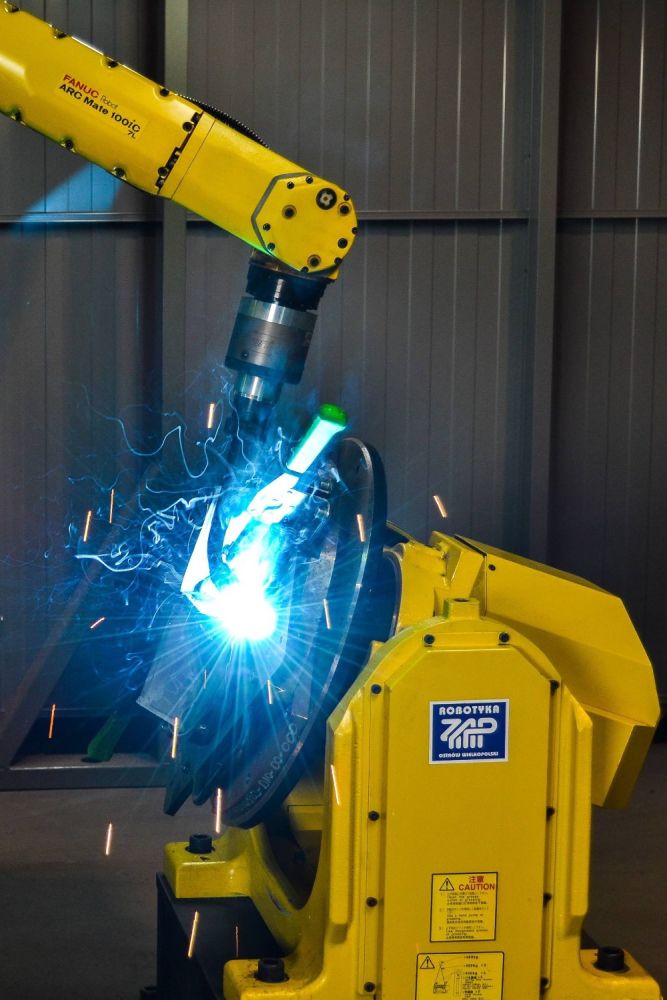

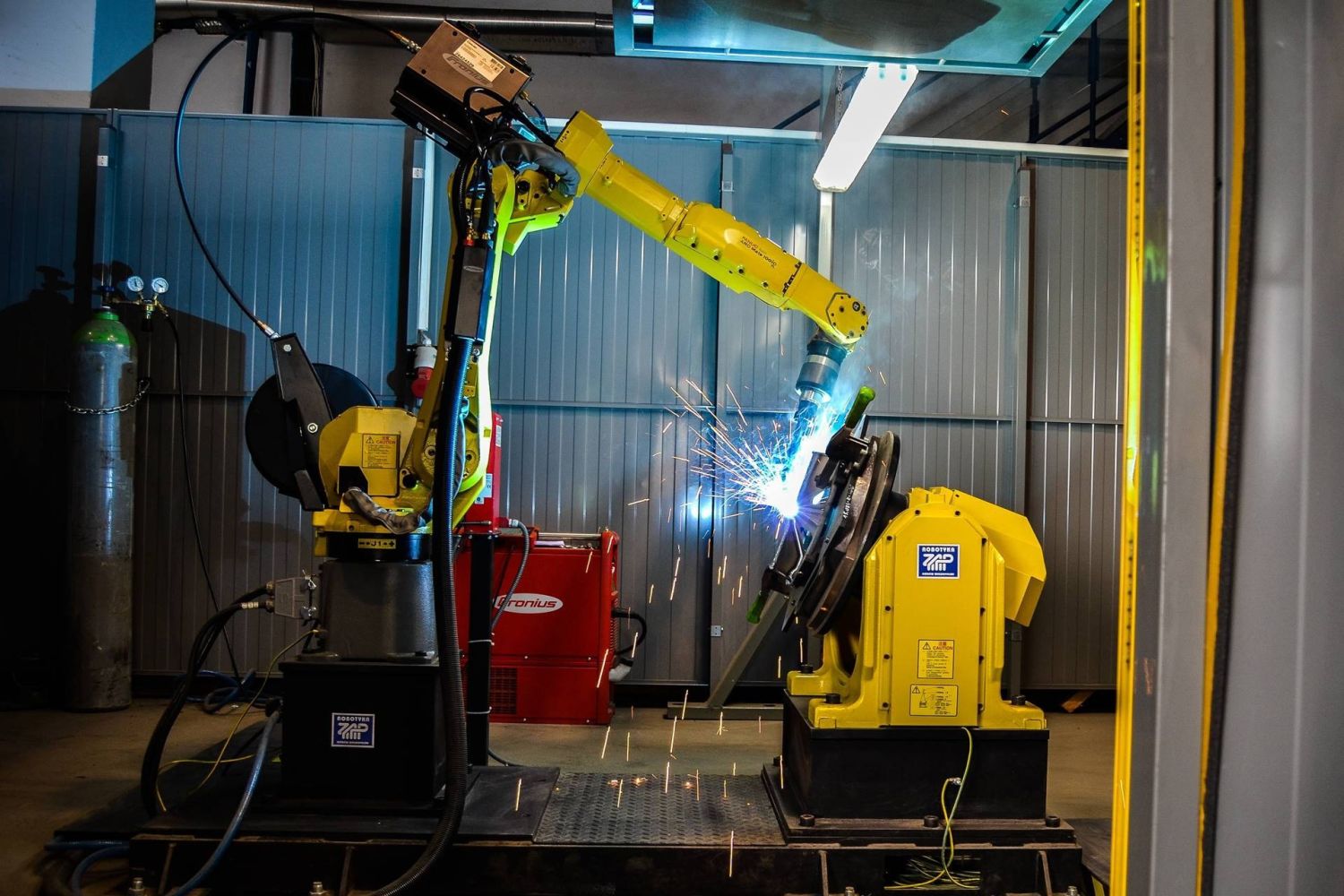

spawanie na zrobotyzowanym stanowisku spawalniczym – zastosowanie 6-osiowego robota FANUC ARC Mate 100iC/7L wraz z dwuosiowym pozycjonerem w technologii spawania elektrodą topliwą w osłonie gazowej
piaskowanie – maksymalne wymiary elementu 1500x2000x1200 mm

myjka próżniowa rozpuszczalnikowa CASTO VACUUM-CAST 3000 – precyzyjne mycie i odtłuszczanie detali o skomplikowanej geometrii, ślepych otworach, dużej porowatości, zabrudzonych trudno usuwalnymi olejami, chłodziwami i pastami polerskimi, całkowicie szczelny system pracy, bezemisyjny, bezściekowy, wysoka powtarzalność poziomu czystości, wymiary wewnętrzne urządzenia 2450x500x450 mm, maksymalna masa wsadu do 250 kg

Fischerscope X-Ray XDL 230s – stanowisko zgodne z normami DIN 50987, ISO 3497, ASTM B568
Pomiar powłok pojedynczych, podwójnych i potrójnych
Badanie składu i grubości powłok stopowej dwu- i trójskładnikowej
Badanie składu i grubości powłok stopowej dwuskładnikowej wraz z powłoką podwarstwową lub układu odwrotnego
Badanie składu stopów do 4 składników stopowych
Maksymalna masa próbki 20 kg
Wymiary wewnętrzne komory pomiarowej: (W x Sz x Dł) 140 x 460 x 500 mm
